Звено коническое ЗКП 11.170

Звенья оголовков конические ЗКП 11-170 используют в дорожном строительстве. Дорожные насыпи различного назначения строятся согласно нормам и правилам, отступление от которых не допустимо. Отвод грунтовых вод и дождевой влаги выполняется путем устройство водотока. В суровых условиях эксплуатации необходимо применять только прочные, надежные и долговечные конструкции. Для этого подходят железобетонные изделия. Водоток состоит из звеньев оголовков конических ЗКП 11-170, откосов (стыковка выполняется под углом 20 градусов), открылков, звеньев круглых труб требуемого диаметра, лекальных блоков фундаментов (могут быть составными или монолитными). Все элементы плотно соединяются между собой и промазываются специальными составами для обеспечения герметичности.

Звено оголовка трубы ЗКП 11-170 – это важное звено в водосборной системе. Конструктивно изделие выглядит как небольшой монолитный короб, который имеет разные диаметры концов. Размер превышает величину рядового звена трубы не менее чем на полметра. Таким образом, к выходу трубы обеспечивается расширение прохода и обеспечение нормального оттока большого количества воды. Благодаря расширяющемуся выходному отверстию удается направить поток воды и предотвратить раздвижку грунта, соответственно, обеспечивается более надежное соединение звеньев труб под колоссальными нагрузками от вышерасположенной массы грунта.

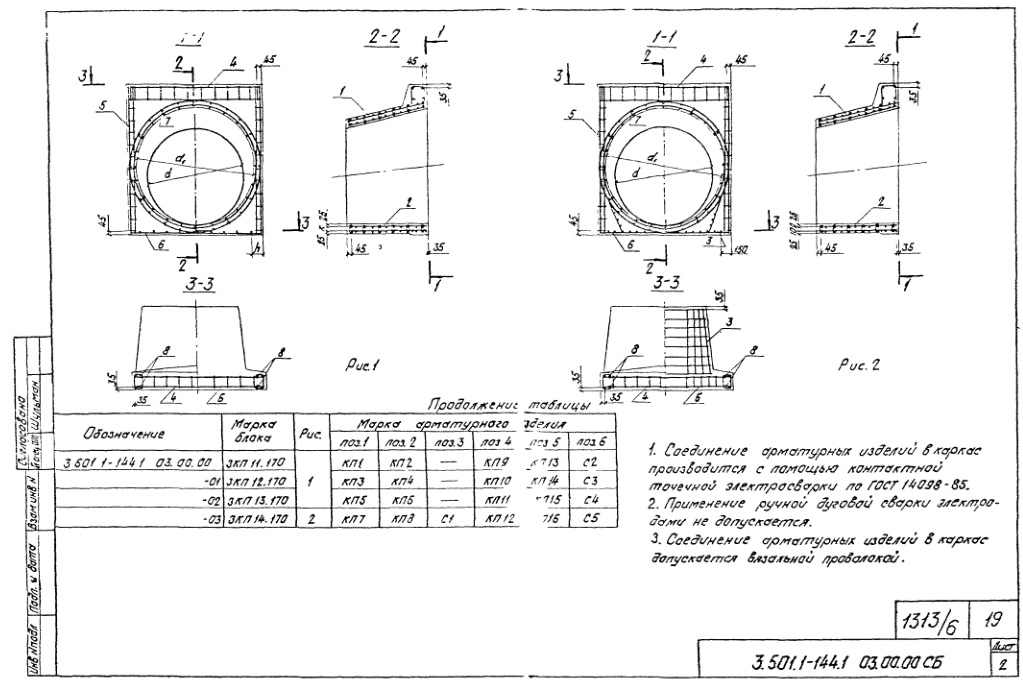

Оголовок ЗКП 11-170 имеет специальный кордонный выступ, что предотвращает обвал почвы и попадание ее внутрь трубы. Оголовочное звено укрепляется блоками противофильтрационного экрана. Выпускают конические звенья оголовков водотока согласно жестким стандартам Серии 3.501.1-144. Все условия обязательны для исполнения.

Звенья оголовков конические ЗКП 11-170 применяют в строительстве водоотводных систем периодического и постоянного действия, для устройства одно-, двух-, и трёх очковых водопропускных труб под насыпями высотой до 20,0 метров. За счет большого диаметра труб до 2 метров, удается организовать отвод большого количества воды. Водотоки – непременный атрибут любой дорожной насыпи, как автомобильной, так и железнодорожной. Благодаря качественному отводу воды достигается высокая прочность и надежность в работе технического сооружения (напомним, что помимо атмосферных осадков, насыпи подвергаются статическим и динамическим нагрузкам различной интенсивности, возникающих от проезжающего транспорта), поэтому неукрепленное сооружение без организации отвода вод представляет потенциальную угрозу и не может эксплуатироваться. Оголовки ЗКП 11-170 используют для строительства 1,2 и 3-пучковых водопропускных труб. Высота насыпи – до 20 метров.

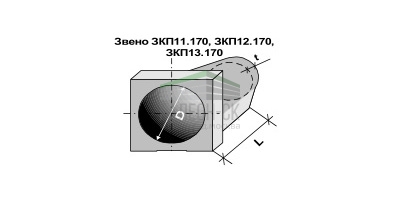

Условные обозначения:

Звенья оголовков конические ЗКП 11-170

• ЗКП – звено круглое коническое.
• 11 – типоразмер (первая группа, отражает размер несущей способности).
• 170 – длина (значение округлено до целого числа и для удобства чтения записано в дециметрах).

Толщина стенки звена 100 мм.

D – 1200 мм.

d – 1000 мм.

Вес 2,7 т.
